ارت سنج



برای اندازه گيری مقاومت الکتريکی زمين بايد با استفاده از يک منبع جريان ٫ جريانی را به
زمين تزريق کنيم و اين جريان در مسيرهای مختلفی در لايه های زمين به صورت شعاعی
پخش ميشود و گراديان ولتاژی در زمين ايجاد ميکند با اندازه گيری ولتاز و تقسيم آن بر جريان
تزريق شده در واقع مقاومت را ميتوانيم داشته باشيم و برای اين کار از روشهای مختلفی
استفاده ميشود که يکی از اين روشها ۶۲٪ می باشد

روش ۶۲٪ برای اندازه گيری گراند
در اين روش که معمولا بهترين و مطمئن ترين روش است با استفاده از دستگاه ارت سنج
سه سيمه به اين نحو عمل ميکنيم که محل اتصال وسيم کوتاه سبز و با اس (E(X
به عنوان نقطه ارسال جريان و اندازه گيری ولتاژ به صورت مشترک ميباشد و انصال(S(Y
که با رنگ آبی و طول متوسط است جهت اندازی گيری ولتاژ در ميانه مسير می باشد و
محل اتصال آخر که به عنوان مسير بسته شدن جريان می باشد و با علامت (H(Z
و با رنگ قرمز و بيشترين طول می باشد
اتصال E را به گراند اجرا شده وصل ميکنيم معمولا طول سيم قرمز يا H
20 متر يا ۴۰ متر است و و سيم آبی را در فاصله ۶۲٪ اين فاصله قرار ميگيرد
يعنی ۵/۱۲ متری يا ۲۵ متری قرار ميگيرد
اين روش
جرء بهترين روشها می باشد و برای بررسی درستی اندازه گيری پيشنهاد ميگردد که ميله
وسط را به اندازه ۱۰٪ متراژ کل به دو طرف در امتداد خط مستقيم جابجا کنيم يعنی اگر
فاصله کلی را ۲۰ متر در نظر گرفته ايم و فاصله ميله وسط ۵/۱۲ متر است در فاصله ۱۰ متر
و ۱۵ متر از ميله اصلی نيز اندازه گيری کنيم اگر متوسط اندازه گيريها با اندازه اوليه حدود
هم باشد يعنی تقريبا اين اندازه گيری درست است و اندازه گيری متاثر از ميدانهای ديگر
نبوده است و قابل اطمينان می باشد .
لازم به ذکر است که اندازه گيريها به شرطی درست است که ميله ها در يک امتداد و
يک سطح باشد و اختلاف ارتفاع باعث بيشتر نشان دادن اندازه نشان داده شده (اندازی
گيری شده *) از مقدار واقعی است و بسته به اختلاف ارتفاع موجود با اندازه به دست
آمده در ضريب ۶/۰ الی ۹۵/۰ ضرب گردد تا مقدار صحيح به دست آيد





+ نوشته شده در  چهارشنبه بیست و پنجم تیر 1393ساعت 9:6  توسط sia  |

تجربه ها و نکاتی برای ازمون نظام مهندسی برق و تاسیسات برقی

با سلام دوباره خدمت دوستان عزیز و بخصوص مهندس های خوش ذوق برق .

امیدوارم این فایل و تجربه ها برای شما مفید باشه. ما رو از نظراتت ارزشمندتون اگاه کنید .


دانلود


+ نوشته شده در  شنبه سی ام فروردین 1393ساعت 9:44  توسط sia  |

کتابهای نظام مهندسی برق

کتابهای زیر که  برای ازمون نظام مهندسی برق هستن و دسته دوم میباشند به فروش میرسند. عزیزانی که تمایل به خرید دارند با ایمیل نویسنده ها یا شماره تماس 09394843120 تماس گرفته یا تو نظرات وبلاگ اعلام کنند.

لیست کتابها به قرار زیر است

1-نکات برتر نظام مهندسی برق نشر یاوریان -پرویز فروغی

2-راهنمای مبحث 13 تاسیسات برقی ساختمان

3- مجموعه ازمون های نظام مهندسی برق نشر یاوریان-حسین شایقی

4-قانون نظام مهندسی و کنترل ساختمان

5-مبحث 2 : نظامات اداری

6-مبحث 3 : حفاظت ساختمان ها در مقابل حریق

7-مبحث 12 : ایمنی و حفاظت کار در حین اجرا

8- مبحث 13 : طرح و اجرای تاسیسات برقی ساختمان ها

9-مبحث 15 : آسانسورها و پله برقی

10-مبحث 19 : صرفه جویی در مصرف انرژی


+ نوشته شده در  پنجشنبه چهاردهم فروردین 1393ساعت 13:1  توسط sia  |

سال نو مبارک 1393

سال نو بر همه شما دوستان گرامی مبارک (مخصوصا مهندسین برق)

+ نوشته شده در  جمعه یکم فروردین 1393ساعت 8:19  توسط sia  |

فروش کتابهای نظام مهندسی برق

کتابهای زیر که  برای ازمون نظام مهندسی برق هستن و دسته دوم میباشند به فروش میرسند. عزیزانی که تمایل به خرید دارند با ایمیل نویسنده ها یا شماره تماس 09394843120 تماس گرفته یا تو نظرات وبلاگ اعلام کنند.

لیست کتابها به قرار زیر است

1-نکات برتر نظام مهندسی برق نشر یاوریان -پرویز فروغی

2-راهنمای مبحث 13 تاسیسات برقی ساختمان

3- مجموعه ازمون های نظام مهندسی برق نشر یاوریان-حسین شایقی

4-قانون نظام مهندسی و کنترل ساختمان

5-مبحث 2 : نظامات اداری

6-مبحث 3 : حفاظت ساختمان ها در مقابل حریق

7-مبحث 12 : ایمنی و حفاظت کار در حین اجرا

8- مبحث 13 : طرح و اجرای تاسیسات برقی ساختمان ها

9-مبحث 15 : آسانسورها و پله برقی

10-مبحث 19 : صرفه جویی در مصرف انرژی

+ نوشته شده در  دوشنبه بیست و هشتم بهمن 1392ساعت 10:23  توسط sia  |

معرفي انواعي از كابل ها با مشخصه هايشان

معرفي انواعي از كابل ها با مشخصه هايشان

دانلود

+ نوشته شده در  پنجشنبه بیست و یکم شهریور 1392ساعت 14:30  توسط sia  |

شدت جریان مجاز سیم ها برحسب آمپر

شدت جریان مجاز سیم ها برحسب آمپر

download



+ نوشته شده در  پنجشنبه بیست و یکم شهریور 1392ساعت 14:16  توسط sia  |

درجه حفاظت ip

+ نوشته شده در  چهارشنبه بیست و ششم تیر 1392ساعت 16:12  توسط sia  |

نمونه نقشه تابلو برق

این دفعه براتون نمونه نقشه تابلو برق دیواری یک ساختمان اداری رو گذاشتم. امیدوارم مورد توجه شما عزیزان قرار بگیره.

http://bargh-sanaat.blogfa.com/

دانلود





+ نوشته شده در  سه شنبه بیست و هشتم خرداد 1392ساعت 0:1  توسط sia  |

نمای داخلی فیوز مینیاتوری



+ نوشته شده در  یکشنبه نوزدهم خرداد 1392ساعت 9:52  توسط sia  |

کلید کمپکت-MCCB- MCB-کلیدهای مینیاتوری


کلید کمپکت |MCCB

توضيح فارسي : کلیدهای اتوماتیک فشار ضعیف :
بمنظور حفاظت تأسیسات روشنائی، برق صنعتی، سیم و کابل و ماشین آلات در برابر اضافه بار و جریان اتصال کوتاه از فیوز، کلید- فیوز و کلیدهای اتوماتیک استفاده می گردد. لیکن به لحاظ اینکه اولا فیوزها همیشه نمی توانند عمل حفاظت موضعی و سلکتیو را در انواع مختلف شبکه ها بطور کامل و بدون خطا انجام دهند و در ثانی بعلت اینکه در شبکه سه فاز در موقع ازدیاد جریان اغلب قطع سه فاز بطور همزمان لازم و ضروری است لذا نمی توان همیشه از فیوز و کلید- فیوز استفاده کرد. در ضمن در بعضی از شبکه های توزیع می بایست به محض برگشت جریان (ولتاژ) یا افت بیش از حد مجاز ولتاژ، مدار بطور خودکار قطع و آلارمهای لازم ایجاد گردد. همچنین در بعضی موارد ورود اتوماتیک یا دستی دیزل ژنراتور یا ترانسفورماتور در شبکه توزیع جهت تداوم کار شبکه یا انجام تعمیرات دوره ای شبکه اجتناب ناپذیر می باشد. در چنین حالاتی فقط از کلید اتوماتیک می توان استفاده کرد.

کلیدهای اتوماتیک علاوه بر موارد فوق نسبت به فیوزها و کلید- فیوزها دارای مزایای زیر می باشند :

• کلید خودکار پس از قطع مدار در اثر جریان زیاد و یا هر عامل دیگری بلافاصله مجددا آماده بهره برداری می باشد.


• ب


با کمک کنتاکتهای فرعی که در آن تعبیه شده می توان وضعیت کلید را در هر حالت (قطع، وصل یا وقوع خطا) توسط سیگنال تعیین و در اطاق فرمان منعکس کرد.

• ساختمان این کلیدها بگونه ای است که اگر کلید را بر روی یک مدار اتصال کوتاه شده ببندیم، در ضمن عمل بسته شدن، رله اضافه جریان کلید به سرعت وارد عمل شده و مدار را قطع می کند.
از انواع کليدهای فشار ضعيف می توان به کلیدهای زیراشاره کرد:
کلیدهای اتوماتیک کمپکت Moulded Case Circuit Breaker: MCCB
کلیدهای اتوماتیک هوایی Air Circuit Breaker: ACB
کلیدهای مینیاتوری Miniature Circuit Breaker: MCB
کلیدهای حافظ موتور Motor Protection Circuit Breaker: MPCB

کلیدهای محافظ جان Residual Current Circuit Breaker: MCCB



کلید اتوماتیک و کلید غیر اتوماتیک:ابتدا لازم است بدانیم کلیدهای اتوماتیک با کلیدهای غیر اتوماتیک چه فرقی دارند،کلیدهای اتوماتیک به کلیدهایی گفته می شود که دارای رله هستند و هر کدام برای کاربردهای مخصوصی مورد استفاده قرار می گیرد بطور مثال کلیدهای اتوماتیک هوایی دارای رله های بسیار هوشمندی از نوع رله های الکترونیکی هستند،اما کلیدهای غیر اتوماتیک کلیدهایی هستند که صرفا"برای قطع و وصل مورد استفاده قرار میگیرد و فاقد رله می باشند بطور مثال کنتاکتور یک تجهیز غیر اتوماتیک است که برای قطع و وصل های گوناگون با کاربردهای مختلف یک مشخصه ای دارد مثلا"کنتاکتور AC3 برای بارهای القایی است.

بیشترین توصیه ای که روی کلیدهای فشار ضعیف انجام می دهند روی current limiting است، هر چه این خاصیت بیشتر شود کلید گرانتر می شود.این خاصیت مستقیما"به زمان قطع کلید بستگی دارد.
*معمولأ در کاتالوگ کليدهای فشار ضعيف دو مشخصه فنی به نامهای ICU و ICS مشخص شده اند که دانستن مفهوم آنها در انتخاب کليد مهم است.
ICU : جريان اتصال کوتاهی که کليد تنها يکبار بدون آنکه آسيبی ببيند قادر به قطع آن می باشد و برای دفعات بعدی نياز به تعمير و سرويس و يا تعويض دارد.
ICS : جريان اتصال کوتاهی که کليد به دفعات قادر به قطع آن می باشد بدون اينکه آسيبی ببيند و يا نياز به تعمير و يا تعويض پيدا کند.
بحث اتصال کوتاه در استاندارد IEC60974-2 دارای دو Category میباشد:
Category 1 :در این نوع، کلیدها بدون رنج اتصال کوتاه هستند و به ازای اتصال کوتاه، لازم است مورد بازبینی قرار گیرند.
Category2:در این نوع، کلیدها یک مدت زمان کوتاه برای تحمل جریان اتصال کوتاه دارند و این قضیه به Current Limiting وسیله بستگی دارد.
در نوع دوم حفاظت و سلامت تجهیزات بهتر از نوع اول است.

کليدهای اتوماتيک کمپکت
نرم این کلیدها از A160 تا 1600A است اما اين کليدها حداکثر تا 3200A نیز ساخته می شوند. فريم اين کليدها با افزايش جريان نامی آنها بزرگ می شود. بطور مثال کليدهای کمپکت ساخت شرکتABB،تیپ I somax آن از 125A تا 3200A ساخته می شود.

کليدهاي هوايي
اين کليدها از انواع ديگری از کليدهای اتوماتيک فشار ضعيف هستند که در آمپراژ بالا مورد استفاده قرارمی گيرند. حد بالای جريان اين کليدها تا 6300A می باشد. نرم این کلیدها از630A تا 16300A است. کاربرد اين کليدها عمدتأ در ورودی تابلوها می باشد که هم جريان بالايي دارد و هم برای برقراری Selectivity کامل بين کليدهای ورودی و کليدهای خروجی که معمولأ از نوع کمپکت می باشند، بکار برده می شود. کليدهای هوايي دارای رله هايي که در داخل خود کليد جاسازی شده اند(Built-in) می باشد. ويژگی اين رله ها خاصيت تاخيری يا Time Delay آنهاست که عنصر اصلی در تامين Selectivity از طريق صدور فرمان قطع با تاخير می باشند. (Selectivity همان پديده تقدم قطع در خروجيها نسبت به ورودی هاست. به اين معنی که اگر خطايي در يک فيدر خروجی رخ داد، ابتدا کليد خروجی قطع شود و تنها در صورت تداوم خطا روی مدار و عمل نکردن کليد خروجی، کليد ورودی با تاخير کل تابلو را بی برق می کند. اهميت اين موضوع در اين است که در صورت وقوع خطا در يکی از خروجيها کل تابلو بی برق نشود.
يادآوری : استفاده از کليدهای کمپکت در هر دو مدار خروجی و ورودی در تابلو حتی اگر کليد ورودی دو سايز بالاتر از بالاترين سايز کليد در خروجيها انتخاب شود، تنها در محدوده کوچکی از جريان اتصال کوتاه، Selectivity را تامين می کند و به هر حال Selectivity کامل بدست نمی آید.
کليدهای مينياتوری
از انواع کليدهای فشار ضعيف که معمولأ در جريانهای پايين و در تابلوهای روشنايي وتابلوهای توزيع با توان کم و يا جهت حفاظت مدارات کنترل و فرمان تجهيزات و تاسيسات برقی مورد استفاده قرار می گيرد. جريان قطع اتصال کوتاه اين کليدها معمولأ چندان بالا نيست.حداکثر جریان مورد استفاده با کلید مینیاتوری 100A است و همینطور جریان قطع اتصال کوتاه این کلیدها بصورت نرم 10KA و حداکثر 25KA است.این کلیدها دارای دو نوع کاربرد صنعتیIEC60947 و کاربرد مسکونی IEC60898 هستند.

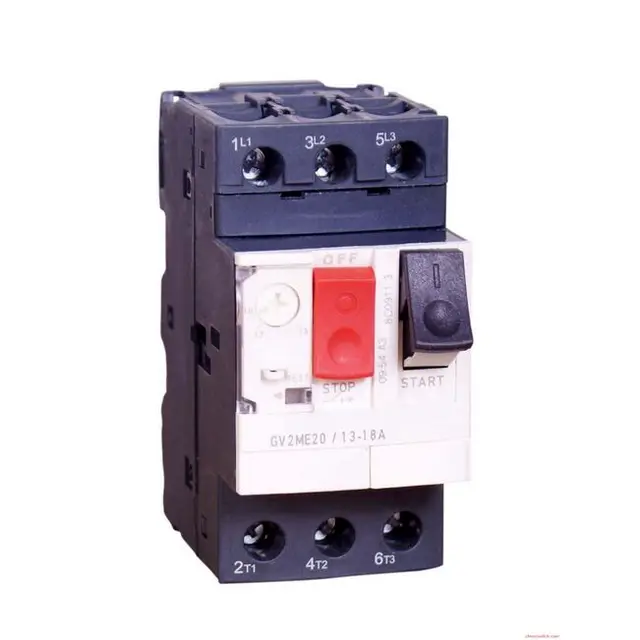

کليدهای حافظ موتور
همانگونه که از اسم این کلیدها معلوم است این کلیدها برای حفاظت موتورها بسیار کاربرد دارند.این کلیدها معمولا" تا 100A ساخته می شوند و برای موتورهای تا 55KW مناسب هستند.
کليدهای حافظ جان
یکی از عوامل اصلی در بروز خسارات مالی ، صدمات و تلفات جانی به ویژه در منازل مسکونی ، مراکز اداری ، تجاری و مجتمع های صنعتی عدم رعایت مسائل ایمنی در استفاده از انرژی برق می باشد . بمنظور حفاظت از جان افراد در مقابل خطر برق گرفتگی و جلوگیری از خطرات جریان نشتی از کلیدهای حفاظت از خطر برق گرفتگی ( محافظ جان ) استفاده می شود . این کلیدها که براساس حساسیت خود به دو نوع خانگی و صنعتی تقسیم می شوند ، علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیر مستقیم برق ، با جلوگیری از نشتی جریان در حفاظت دستگاه ها و تجهیزات صنعتی نیز موثر می باشند . براین اساس در صورتی که حساسیت کلیدها تا 30 میلی آمپر باشد این کلید به عنوان حفاظت از جان و در صورتی که حساسیت آن بیشتر از 30 میلی آمپر باشد به عنوان حفاظت از تجهیزات صنعتی بکار می رود .
اساس کار کلیدهای حفاظت از خطر برق گرفتگی ، مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگر جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می نماید . از مزایای دیگر استفاده از کلیدهای حفاظت از خطر برق گرفتگی جلوگیری از بروز آتش سوزی در اثر وجود جریان نشتی می باشد . باتوجه به اینکه یک جریان نیم آمپری می تواند باعث بروز آتش سوزی شود ، کلید حفاظت از خط برق گرفتگی با تشخیص جریان نشتی و قطع جریان ورودی ، مانع از بروز آتش سوزی می شود . همچنین از آنجا که در صورت وجود جریان نشتی در بدنه وسائل برقی ، این جریان به مرور زمان زیاد می شود و احتمال سوختن وسایل برقی را به وجود می آورد لذا استفاده از کلیدهای حفاظت از خطر برق گرفتگی ضروری بوده و با توجه به کاهش میزان هدر رفتن انرژی الکتریکی و برق مصرفی صرفه جوئی اقتصادی و حفظ ثروتهای ملی را نیز در بر خواهد داشت.
مشخصات کلیدهای حفاظت از خطر برق گرفتگی ( جریان نشتی ) :
• دمای کاری کلیدها جهت قطع جریان نشتی متناوب از 25- تا 40- درجه سیلسیوس و با قدرت اتصال کوتاه 6 تا 25 کیلو آمپر می باشد .
• جهت حفاظت کـلـیـدهـا و مـدار مصرفی در مـقـابـل اتصال کوتاه و اضافه بار بایستی فیوز پشتیبان (Back-Up Fuse) با توجه به جریان نامی کلید و مشخصات ارائه شده در کاتالوگ نصب گردد .
• کلیدها با جریان نامی 125-16 آمپر تولید می شوند .
• کلیدها جهت استفاده مشترکین تکفاز ( خـانـگی ) بـه صورت دو پـل ( فـاز + نـول ) و مشترکین سه فـاز ( صنعتی ) به صورت چهار پل ، که می تواند همراه با نول و یا بدون نول ( در سیستم های سه سیمه ) بکار رود .
• میزان جریان قطع خودکار کلیدها ( حساسیت ) از 10 میلی آمپر تا .51 آمپر ، و مدت زمان قطع حداکثر 200 میلی ثانیه است .
• باتوجه به موقعیت نصب ، سیم های ورودی و خروجی می توانند از بالا و یا پائین به کلید متصل شوند که این امر در کارکرد کلید اثری نخواهد داشت .
• درجه حفاظت کلیدها برای جلوگیری از ورود اجسام خارجی برابر با IP 40 می باشد.
• کلیه عملیات نصب و رفع نقص بایستی توسط فرد متخصص انجام شود .

• ترمینال های ورودی و خروجی کلیدها باتوجه به آمپر کلید برای بالاترین قطر کابل یا سیم در نظر گرفته شده و از این نظر مشکلی وجود نخواهد داشت .


source ::  http://www.mahnirooco.com

+ نوشته شده در  یکشنبه نوزدهم خرداد 1392ساعت 9:39  توسط sia  |

تفاوت میان MCB و MCCB



تفاوت بین MCB و MCCB در چیست ؟
MCB مخفف کلمات Miniature Circuit Breaker قطع کننده جریان مینیاتوری می باشد که یک کلید قطع جریان اتصال کوتاه یا جریان های زیاد می باشد که جهت حفاظت در مدارات مورد استفاده قرار می گیرند . MCBدارای حداکثر جریان تا 100 آمپر می باشد و جریان قطع آن قابل تنظم نمی باشد .
MCCB مخفف کلمات Molded Case Circuit Breaker این محصول نیز یک قطع کننده جریان های زیاد یا اتصال کوتاه می باشد با این تفاوت که تا جریانهای 2500 آمپر ساخته شده و جریان قطع آنها در یک محدوده خاص بسته به نوع قابل تنظیم می باشند


منبع http://hipower.ir

کلیدهای اتوماتیک کمپکت Moulded Case Circuit Breaker: MCCB
کلیدهای اتوماتیک هوایی Air Circuit Breaker: ACB
کلیدهای مینیاتوری Miniature Circuit Breaker: MCB
کلیدهای حافظ موتور Motor Protection Circuit Breaker: MPCB
کلیدهای محافظ جان Residual Current Circuit Breaker: RCCB





+ نوشته شده در  یکشنبه نوزدهم خرداد 1392ساعت 9:33  توسط sia  |

فیوز


به عبارت ساده می توان گفت فیوز یک وسیله حفاظتی است که در تجهیزات و مدارات الکتریکی به کار برده می‌شود تا در مواقعی که جریانی بیشتر از حد انتظار از وسیله عبور می کند مدار قطع شود تا سایر تجهیزات آسیبی نبینند.


فیوز مینیاتوری
از دو مکانیزم برای عملکرد خود استفاده میکند : عملکرد بیمتالی برای حفاظت اضافه بار و عملکرد مغناطیسی جهت حفاظت از اتصال کوتاه

بعبارت دیگر ، تشخیص جریان اضافه به عهده یک فلز ( بیمتال) میباشد ( شماره 5 )  که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری شده و مدار را قطع میکند.

همچنین جریان اتصال کوتاه بوسیله سیم پیچ (شماره 7 ) که دارای تعداد دور کم و قطر زیاد میباشد بصورت مغناطیسی تشخیص داده شده و فیوز مینیاتوری عمل می کند

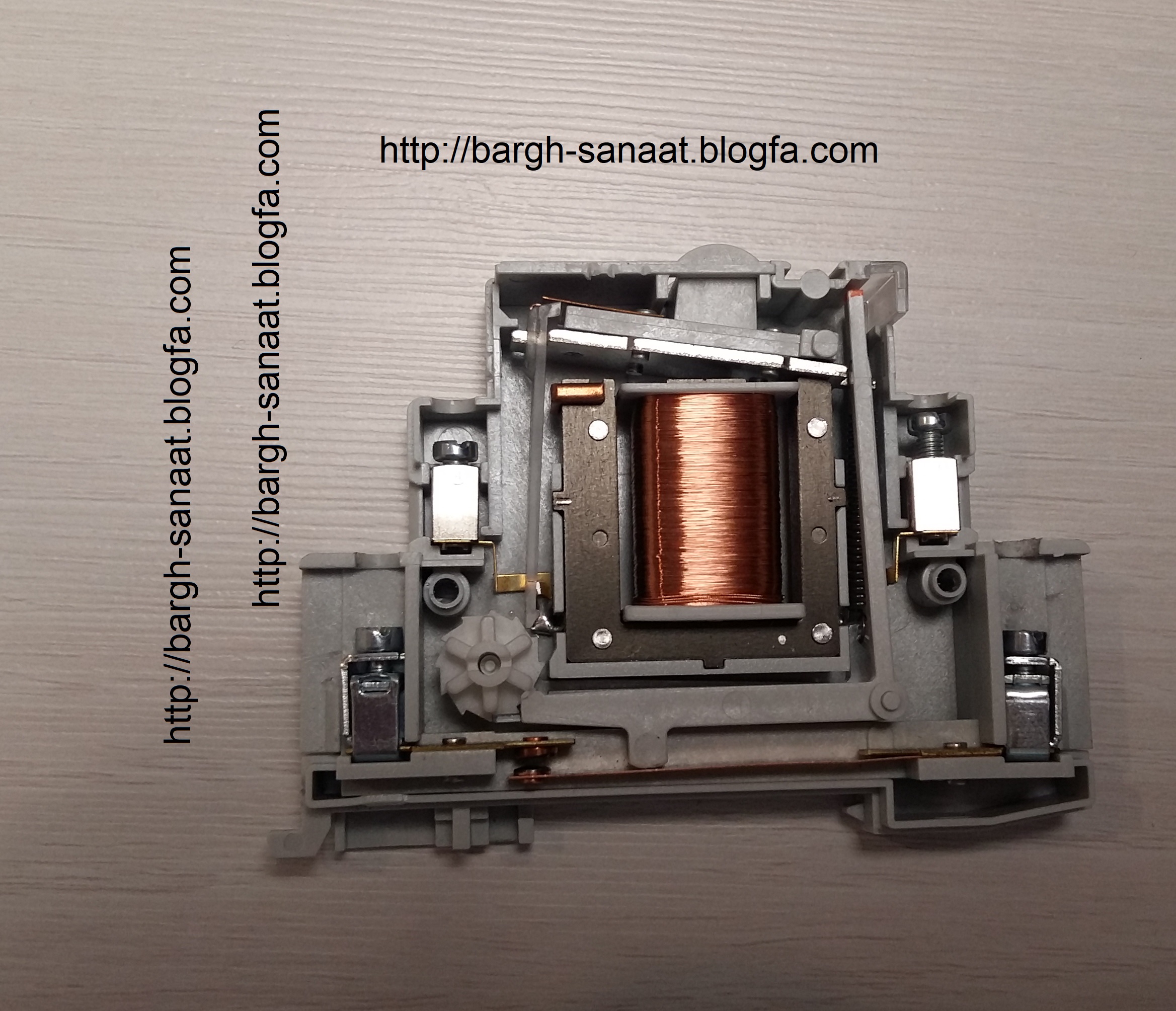

سایر المانهای فیوز مینیاتوری طبق تصویر عبارتند از :

1) Actuator piker : for trip and reset

2) Actuator Device mechanism

3) Main contact : flow of current

4) Terminal Block

5) Bimetallic steel strip

6) Tripping calibration screw

7) Solenoid coil

8) Arc extinguisher

فیوز مینیاتوری

 از نظر کاربرد به تیپهای B روشنایی ، C موتوری ، D ترانسفورماتوری ، K قدرت ، Z بسیار
حساس
 تقسیم بندی می گردد:

فیوز مینیاتوری نوع B روشنایی :

کلید مینیاتوری نوع B عموما در مصارف خانگی و روشنایی کاربرد دارند. این کلیدها در جریان اضافه بار بین 3 تا 5 برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و حساسیت مناسبی برای کاربردهای عادی خانگی دارند. این کلید به فیوز مینیاتوری تندکار نیز معروف است.

فیوز مینیاتوری نوع C موتوری :

کلید مینیاتوری نوع C بیشتر کاربرد صنعتی دارند. این کلیدها در جریان اضافه بار بین 5 تا 10 برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و زمان قطعشان از تیپ B بیشتر است. این کلید به فیوز مینیاتوری کندکارنیز معروف است.

فیوز مینیاتوری نوع D ترانسفورماتوری :

کلید مینیاتوری نوع D برای مصارف صنعتی خاص ( مانند مولد های اشعه ایکس X-Ray و یا ترانسفورماتورها ) استفاده می شوند. این کلیدها در جریان اضافه بار بین 10 تا 20 برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و زمان قطعشان از تمامی تیپها بیشتر است.

فیوز مینیاتوری نوع K قدرت :

کلید مینیاتوری نوع K برای حفاظت در مدارات قدرت ، ترانسفورماتور و موتور ها استفاده می شوند. در این نوع ازکلید مینیاتوری حد جریان برای قطع در موارد اضافه بار کمتر از سایر کلیدهاست و هنگام به وجود آمدن اضافه بار مدار را سریعتر قطع می کنند ولی در موارد اتصال کوتاه منحنی قطع این نوع کلید ها بین تیپ D و C می باشد.

فیوز مینیاتوری نوع Z بسیار حساس :

این نوع از کلید مینیاتوری هنگامی که جریان عبوری از جریان نامی بیشتر شود در یک مدت زمان خاص ( که از تمامی تیپها کمتر است ) طبق منحنی قطع ، فرمان قطع را صادر می کند. حساسیت این نوع از کلیدها ، هم در مواقع اضافه بار و هم اتصال کوتاه از تمامی تیپهای دیگر بیشتر است و در صورت بروز خطا مدار را سریعتر قطع می کند. بنابر این کاربرد این نوع فیوز مینیاتوری در مدارات با حساسیت بالا می باشد.زمان قطع این تیپها به ترتیب ( از سریعترین ) عبارت است از : Z و B و C و


http://payaelc.irD
